? 主變壓器容量
10kV箱式變電站包括400kVA、500kVA、630kVA三種容量;
產品概述

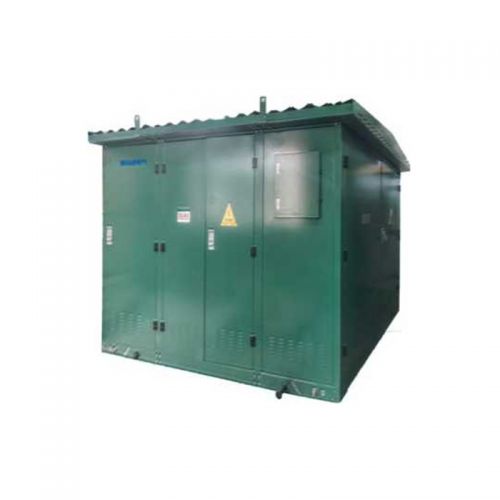

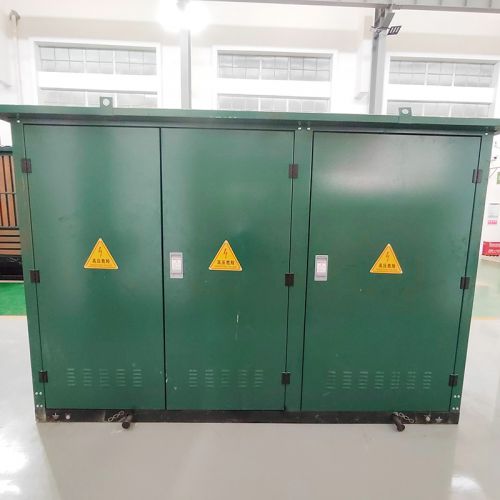

? 國網標準化箱式變電站,是國家電網在2020年9月組合多方單位,聯合定制的10k肩低壓箱式變電站的設計規范與標準。本著實用安全可靠、堅固耐用、統一標準、通用互換的原則,進行標準化工作。
特點
? 主變壓器容量
10kV箱式變電站包括400kVA、500kVA、630kVA三種容量;
? 進出線規模
10kV箱式變電站采用10kV進線1~2回,出線1回。箱變整體外形按照10kV進線2回,出線1回進行標準化設計。根據主變壓器容量,0.4kV可相應設置4~6回出線;
? 設備短路電流水平
10kV電壓等級設備短路電流水平不小于20kA。0.4kV電壓等級設備短路電流水平不小于30kA;
? 無功補償裝置
按照無功補償容量為主變壓器容量的10%~30%進行配置;
? 箱變噪聲
在箱變外部距變壓器隔室0.3m,離地面1.5m處所測得的至大聲發射水平(聲壓級)不得大于55dB;
? 箱變外殼防護等級
箱式變電站外殼防護等級不應低于IP33D,內部隔室間的保護等級不應低于IP2XC。
? 方案類型
標準型、緊湊型、替代1.2.3型
