產品簡介

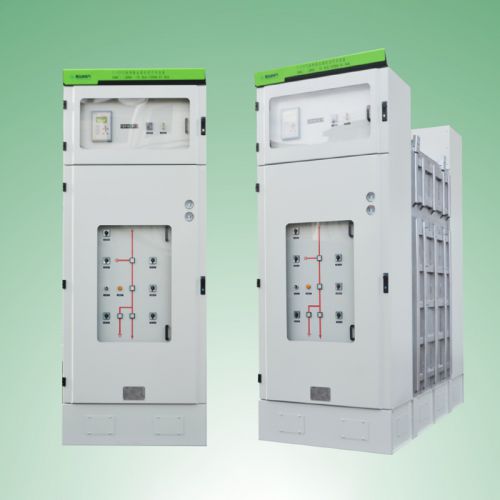

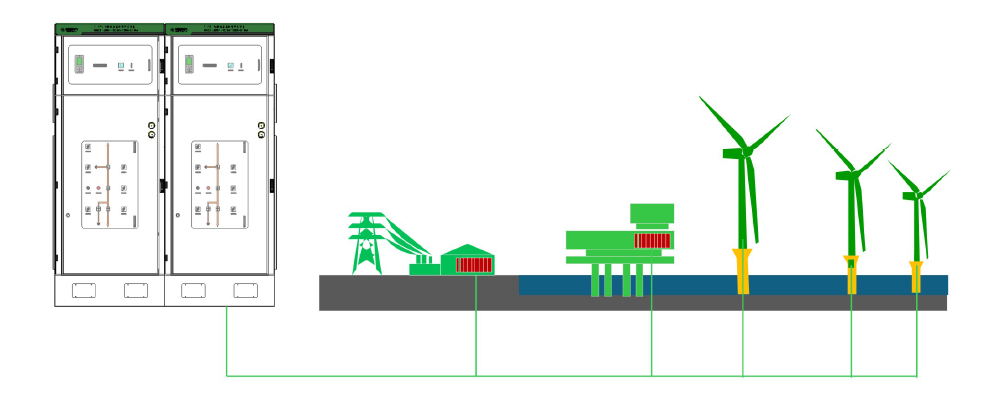

JSR6-72.5/1250-31.5kA海上風電專用氣體絕緣金屬封閉開關設備（C-GIS）是我公司自主研發、填補國內短缺，技術水平領先的新一代高壓開關設備。適用于電壓等級72.5kV、三相交流50Hz的電力系統，設備一般安裝在風機塔筒內的平臺上，主要用于升壓變壓器和風電機組集電電纜之間的連接，對風電機組電氣主回路進行投切、控制和保護。
該產品是集真空滅弧技術、固封極柱技術、氣體絕緣技術和界面絕緣技術于一體的新一代高壓成套組合電器。設備采用智能控制和保護單元，具有完善的控制、保護、測量功能，完全可以滿足海上風電集電網絡系統的需求。產品通過了國家高電壓電器產品檢測中心的型式試驗驗證，已獲得多項國家發明專利和實用新型專利，擁有自主知識產權。
技術參數
| 名稱 | 單位 | 數值 | ||
| 額定電壓 | kV | 72.5 | ||
| 額定頻率 | Hz | 50 | ||
| 額定電流 | A | 630/1250 | ||
| 額定絕緣水平 | 工頻耐壓 | 相間、相對地 | kV | 140 |
| 隔離開關斷口、斷路器斷口 | kV | 140+(42) | ||
| 雷電沖擊耐受電壓 | 相間、相對地 | kV | 325 | |
| 隔離開關斷口、斷路器斷口 | kV | 325+(60) | ||
| 輔助回路額定工頻耐壓 | kV | 2 | ||
| 額定短時耐受電流 | kA | 31.5 | ||
| 額定短路持續時間 | s | 4 | ||
| 額定峰值耐受電流 | kA | 80 | ||
| 斷路器額定短路開斷電流 | kA | 31.5 | ||
| 斷路器額定短路關合電流（峰值） | kA | 80 | ||
| 真空斷路器等級 | M1 E2 C2 | |||
| 氣體水分含量 | ppm | ≤150 | ||
| 額定操作順序 | O-0.3s-CO-3min-CO | |||
| 絕緣氣體 | SF6 | |||
| SF6額定壓力（abs,20℃） | 額定充氣壓力（abs,20℃） | Mpa | 0.04 | |
| 最低充氣壓力（abs,20℃） | Mpa | 0.02 | ||
| 防護等級 | 充氣隔室 | 等級 | IP67 | |
| 開關設備外殼 | 等級 | IP4X | ||
| 機械壽命 | 斷路器 | 次 | 8000 | |
| 三工位開關 | 次 | 3000 | ||
| 氣體年相對泄露率 | % | ≤0.1 | ||
| 輔助回路的額定電源電壓 | V | DC110/220 AC110 | ||
產品尺寸
| 規格 | 額定電流 | 寬 | 深 | 高 |
| 72.5kV | 630/1250A | 1100 | 2200 | 2600 |
產品特點
1. 安全性
● 高壓部件完全密封，絕緣性能不受海洋環境影響。
● 完善的聯鎖、閉鎖及可靠的抗內部燃弧設計，確保運行人員安全。
● 接地開關具有快速接地功能，提供快速接地保護。
2. 可靠性
● 主開關采用真空滅弧，開斷能力強且安全可靠。
● 微正壓氣體絕緣，無需現場充氣。
● 元器件耐受惡劣環境，負荷IEC62271-100（溫度和濕度）和IEC60082-2-52（濕度和鹽霧）。
3. 小型化
● 模塊化設計，轉為風機塔筒內環境而設計， 結構緊湊能更有效的利用空間
● 不可拆卸（氣箱）最大寬度小于1100mm， 方便進出塔筒門
4. 經濟型
● 全封閉開關， 使用壽命長病不受環境影響
● 更少的維護要求，能最大程度地節省運行費用
● 多回路進出線，滿足多種集電電纜的連接
● 環境友好，使用材料可回收
5. 高效性
● 工廠整體預裝，現場無需柜間拼接
● 插接式設計，可快速安裝現場無需氣體操作
● 操作界面友好，主開關就地操作集成于同一面板上
產品使用環境
1. 戶外或戶內使用
2. 環境溫度：當?shù)刈罡攮h(huán)境溫度+65℃，最低溫度-40℃
3. 環境濕度：滿足所有潮濕環境
4. 防腐等級：海上C4H
5. 抗震水平：AG5（水平加速度0.3g。垂直加速度0.15g）
6. 電磁干擾：在二次系統重感應出的電磁干擾幅值≤1.6kV
7. 安裝環境：周圍空氣沒有爆炸性和腐蝕性氣體，安裝場所無劇烈震動沖擊，污穢級部超過GB/T5582中的四級。
