產品概述

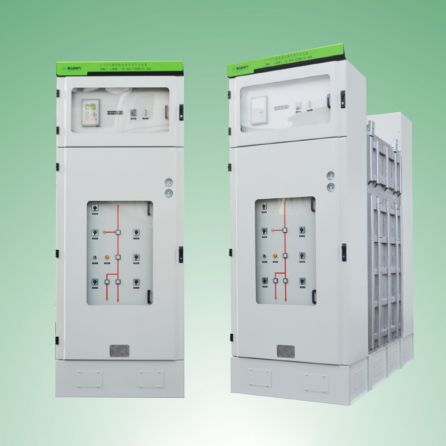

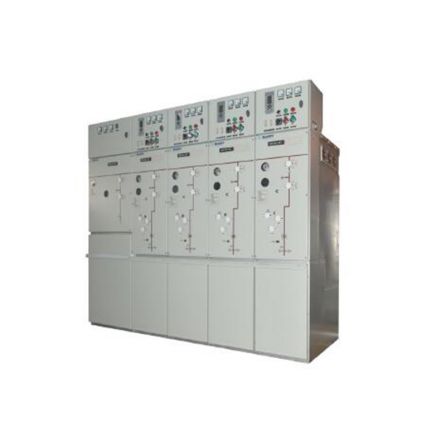

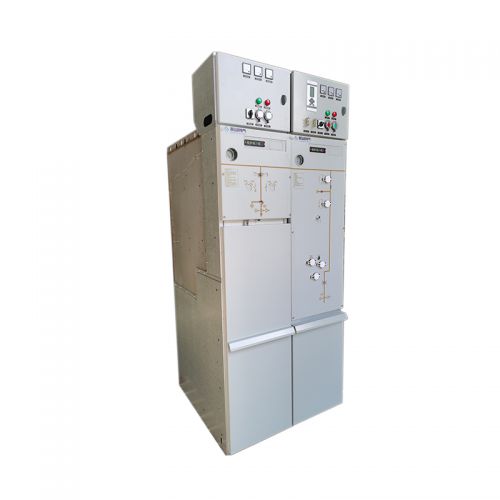

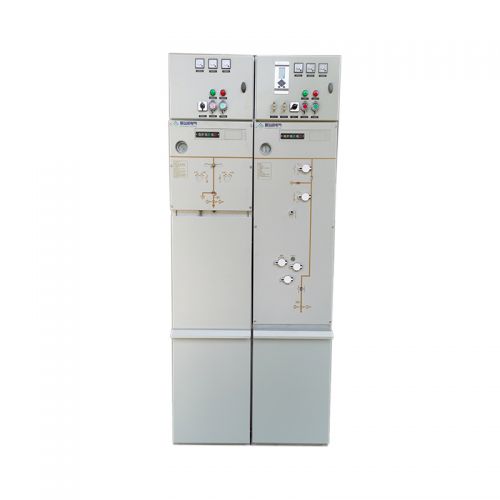

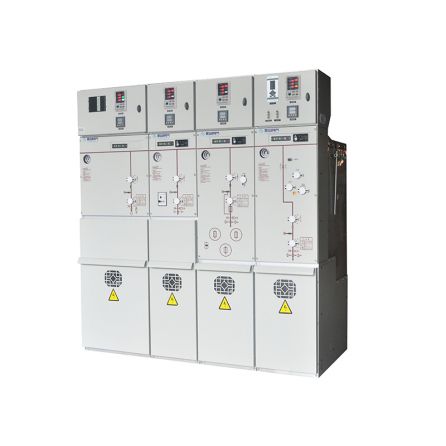

JSR6-40.5氣體絕緣金屬封閉開關設備（簡稱充氣環網柜）是我司消化吸收國外先進技術并結合國內供電系統要求，設計研制出的新一代小型化氣體絕緣中壓開關設備。先進的激光技術、傳感技術、檢測技術在產品制造過程中的廣泛使用，確保了產品的高安全性和可靠性。
JSR6-40.5/(R/T)630-20(31.5)型充氣環網柜為50Hz交流三相戶內高壓配電設備。它是將負荷開關、接地開關及其回路母線一并密封于金屬殼體內，采用彈簧操動機構，以SF6氣體為滅弧及絕緣介質的開關設備。適用于40.5kV供電線路的環網供電或雙輻射供電，可改變原來的單輻射供電方式，當線路發生故障時，它能及時恢復變壓器回路饋電，大大提高了供電的可靠性和利用率，同時環網柜使用安全、不受氣候影響、安裝容易、維護少、節省空間，適合安裝于箱式變電站中。
技術參數
| 項目 | 負荷開關單元 | 組合電器單元 | 斷路器單元 | |
| 額定電壓 | 40.5kV | |||
| 額定工頻（1min）耐受電壓 | 相間及對地 | 95 kV | ||
| 斷口 | 118 kV | |||
| 雷電沖擊（峰值）耐受電壓 | 相間及對地 | 185 kV | ||
| 斷口 | 215 kV | |||
| 額定電流 | 630A | 50A | 630/1250A | |
| 轉移電流 | 1000A | |||
| 額定短時耐受電流 | 20kA 4S | 25/31.5kA 4S | ||
| 額定短路開斷電流 | 31.5kA | 25/31.5kA | ||
| 額定短路關合電流（峰值） | 50kA | 80kA | 63/80kA | |
| 機械壽命（主開關/接地開關） | 5000/2000 | 10000/3000 | ||
| 氣箱防火等級 | IP67 | |||
| 外殼防護等級 | IP3X | |||
| SF6氣體額定壓力(20℃) | 0.04MPa | |||
| 年泄漏率 | ≤0.01% | |||
| 整柜局放值 | ≤20pC | |||
產品特點
環境適應性強——全絕緣、全密封，不受環境影響；絕緣性能不受海拔高度影響；可安裝于潮濕、多沙多塵、鹽霧、礦山等地區不必采取特別的預防設施。
安全可靠——開關、母線等高壓帶電體密封于不銹鋼箱體內，電纜連接頭全絕緣、可觸摸，操作及檢修人員五觸電危險；具備完善的機械和電氣聯鎖，能夠有效防止因誤操作而可能導致的人身傷害和設備損害；氣箱采用優質不銹鋼板，激光焊接工藝，杜絕氣體泄露，使用壽命超過30年。
模塊化設計——采用模塊化設計， 模塊間采用擴展母線連接， 可實現全模塊化配置，滿足各種復雜的配電方案。
三維仿真設計——使用SolidWorks軟件進行三維仿真設計，使用有限元分析軟件進行機械強度和絕緣分析，使得產品得到最優化的設計。
產品使用環境
室內環境溫度：
最高溫度 +50℃
室內環境溫度 +40℃
最低溫度 -40℃
室內環境濕度：
日平均相對濕度 95%以下
月平均相對濕度 90%以下
安裝場所的海拔高度 2000m及以下
地震烈度 不超過8度
沒有火災、爆炸危險、化學腐蝕及劇烈震動的場所
注明：超出上述使用環境條件時，請聯系我們
