模塊化設計
全絕緣全密封設計
可選用新型環保氣體
安全可靠性高
產品概述

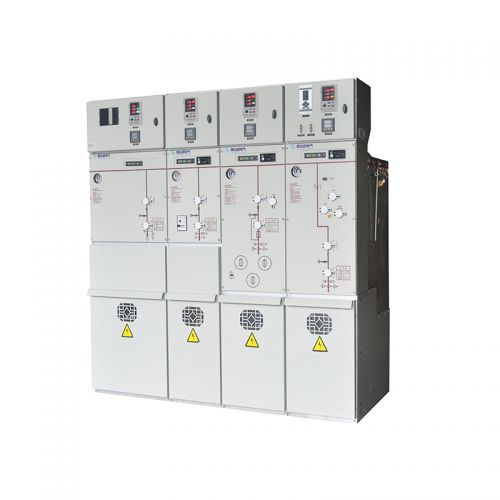

JSR系列氣體絕緣緊湊型環網柜(Gas Insulated Ring Main Unit)是我司根據國網標準化定制要求自主研發的新型氣體絕緣中壓開關設備,產品采用模塊化設計, 可根據不同設計方案任意排列,實現共箱式單元與擴展式單元完美結合,滿足各種二次輸配變電站對緊湊型開關柜靈活使用的需求。
JSR系列開關設備是一個完全密封的系統, 其所有帶電部件及開關均密封在不銹鋼的殼體內,不受環境影響;具有運行可靠、保障安全、緊湊型結構設計、占地空間小、免維護、長壽命等特點。
產品已通過國家級高壓電器試驗中心型式試驗證,廣泛用于小型二次配電站、箱式開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道及自然條件較惡劣的場所領域。
技術參數
名稱 | 單位 | 負荷開關單元(R) | 組合電器單元(T) | 斷路器單元(L) | ||
額定電壓 | kV | 12/24 | 12/24 | 12/24 | ||
額定頻率 | Hz | 50 | 50 | 50 | ||
額定電流 | A | 630 | 125(取決于熔斷器電流) | 630 | ||
額定絕緣水平 | 1min工頻耐壓 | 相間、對地 | kV | 42/65 | 42/65 | 42/65 |
斷口 | kV | 48/79 | 48/79 | 48/79 | ||
控制和輔助回路 | kV | 2/2 | 2/2 | 2/2 | ||
雷電沖擊耐壓 | 相間、對地 | kV | 75/125 | 75/125 | 75/125 | |
斷口 | kV | 85/145 | 85/145 | 85/145 | ||
額定短時耐受電流 | kA /s | 25/4 | -- | 25/4 | ||
額定峰值耐受電流 | kA | 63 | -- | 63 | ||
額定短路關合電流 | kA | 63 | 受限于高壓熔斷器 | 63 | ||
額定短路開斷電流 | kA | -- | 受限于高壓熔斷器 | 25/25 | ||
額定轉移電流 | A | -- | 1700/1400 | -- | ||
額定有功負載開斷電流 | A | 630 | -- | -- | ||
額定閉環開斷電流 | A | 630 | -- | 630 | ||
機械壽命 | 符合開關/斷路器 | 次 | 10000 | 10000 | 2000 | |
隔離/接地開關 | 次 | 3000 | 3000 | 3000 | ||
回路電阻 | μΩ | ≤150 | -- | ≤150 | ||
填充氣體 | SF6/C4 混合氣體 | SF6/C4 混合氣體 | SF6/C4 混合氣體 | |||
SF6額定充氣壓力(20℃表顯) | Mpa | 0.14 | 0.14 | 0.14 | ||
C4 混合氣體額定充氣壓力(20℃表顯) | Mpa | 0.02 | 0.02 | 0.02 | ||
年相對泄露率 | % | 0.01 | 0.01 | 0.01 | ||
IP防護等級 | 柜體 | IP4X | IP4X | IP4X | ||
氣箱 | IP67 | IP67 | IP67 |
產品尺寸
柜型 | 寬 | 深 | 高 | 儀表箱 |
負荷開關柜 | 375 | 750 | 1600 | 200/350 |
斷路器柜 | 420 | 750 | 1600 | 200/350 |
組合電器柜 | 420 | 750 | 1600 | 200/350 |
PT柜 | 420/600(根據PT容量而定) | 750 | 1600 | 200/350 |
產品特點
模塊化設計——包括負荷開關單元(R)、負荷開關+熔斷器組合電器單元(T)、斷路器單元(L)、計量柜單元(M)、母線PT單元(PT)等,不同模塊可任意組合形成環網柜。
全絕緣全密封設計——JSR系列開關設備的一次帶電部分(主母線)和開關本體均密封在不銹鋼板焊接而成的氣箱當中,主回路通過氣箱上安裝的符合DIN47636標準的套管與外部連接,可通過全絕緣、全屏蔽全密封的可分離連接器與進出線電纜連接,氣箱防護等級達到IP67,氣箱內部不受外界環境影響,具備短時抗洪水和抗凝功能。
可選用新型環保氣體——可選用C4混合型新型環保氣體,在保持安全、可靠和相同尺寸的前提下,為用戶提供一種綠色環保選擇。C4混合氣體的GWP(全球變暖潛能值)相比SF6氣體只有1/11.降幅超過90% ,用戶可根據偏好選擇更合適的氣體:C4混合氣體或者SF6,也可以當下交付的產品充SF6,但其完全按照充C4混合氣體來進行制造和試驗,將來可無縫升級。
安全可靠性高—— 一次帶電部分和開關本體均密封在不銹鋼氣箱中, 通過套管與外部連接,避免了直接接觸帶電體;設備具有可靠的壓力釋放裝置和泄壓通道,保證了故障發生時人身設備的安全。擁有完善的機械連鎖裝置。可最大程度的防止誤操作。
產品使用環境
海拔高度:≤4000m(當設備運行在海拔高度1000m以上時請?zhí)貏e注明以便制造時對充氣壓力進行調整)
環境溫度:最高氣溫:+55℃
最低氣溫:-40℃
24h內平均氣溫不超過35℃
環境濕度:24h相對濕度平均不超過95%
月相對濕度平均不超過90%
安裝環境:周圍空氣沒有爆炸性和腐蝕性氣體,安裝場所無劇烈震動沖擊,污穢級不超過GB/T5582中的Ⅲ級
注明:超出上述使用環境條件時,請聯系我們
