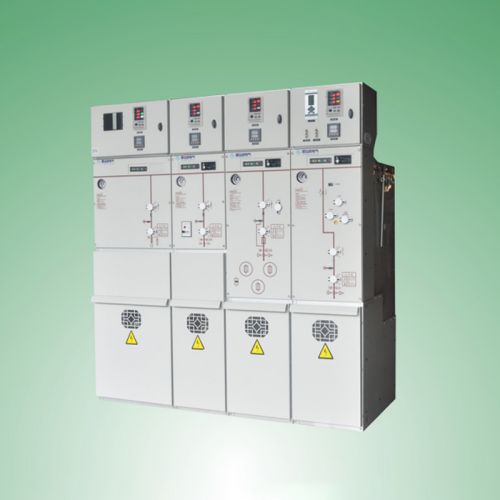

JQHWX-12/24戶外環網箱是在總結已安全、可靠運行的帶開關分支箱經驗并結合配電網絡自動化系統技術而開發的適合我國國情,代表國內先進技術水平的電器成套成品。
產品概述
近年來,我國城市電網發生了翻天覆地的變化,大多數城市已經形成或正在行程眾多的用電負荷密集區,因此,新的供電方式即通過環網箱/開閉所以其無需土建、占地面積小、配置靈活、供電方式可靠、建設安裝和調試時間短以及總體造價低等優勢,得到了大力的發展。
JQHWX-12/24戶外環網箱是在總結已安全、可靠運行的帶開關分支箱經驗并結合配電網絡自動化系統技術而開發的適合我國國情,代表國內先進技術水平的電器成套成品。JQHWX-12/24戶外環網箱將12kV開關柜、電源PT柜、饋線FTU,RTU、通信控制端、計量及自動抄表、UPS電源等安裝調試后裝入一個可移動、密封、防潮的不銹鋼或非金屬箱體內,縮短施工周期從而實現了城市配電網中一、二次系統的集成化、裝配的模塊化。
技術參數
名稱 | 單位 | 數值 | |
額定電壓 | kV | 12/24 | |
額定頻率 | Hz | 50 | |
額定電流 | A | 630 | |
1min工頻耐壓 | kV | 42/65 | |
雷電沖擊耐壓 | kV | 75/125 | |
額定短時耐受電流 | kA/s | 25/4 | |
額定峰值耐受電流 | kA | 63 | |
額定峰值耐受電流 | kA | 63 | |
額定短路關合電流 | kA | 25(斷路器) | |
額定轉移電流 | A | 1700(組合電器) | |
額定有功負載開斷電流 | A | 630 | |
額定閉環開斷電流 | A | 630 | |
機械壽命 | 斷路器 | 次 | 20000 |
負荷開關 | 次 | 10000 | |
隔離/接地開關 | 次 | 5000 | |
額定充氣壓力(20℃時表壓) | MPa | 0.04 | |
氣體相對泄漏率 | % | 0.01 | |
防護等級 | IP4X/IP67 |
結構特點
戶外箱體具有強的抗腐蝕能力
戶外箱體表面無緊固件可供拆卸,防盜性能好,具有IP43的防護等級,防御性能強
頂蓋設計為空氣夾層式雙層結構,外層具有排水傾角,并沒有通風口;進風口設在箱體底部及側面,并設有可拆卸的防塵過濾網;箱體內部形成自下而上的空氣對流,使箱體具有良好的隔熱與通風效果。
箱體有電纜進線口的密封條密封,開啟后具有防風裝置,便于操作時使門固定,門鎖具有防雨結構設計。
箱體內開關設備于出廠前已安裝及檢測妥當,運輸?shù)浆F(xiàn)場后只需將箱體吊裝到所需位置,安裝簡單,占地面積小。
產品使用環境
滿足DL/T593中戶外開關設備和控制設備的正常使用條件:
1. 周圍空氣溫度最高不超過40℃,且24小時內測得的平均溫度不超過35℃。周圍空氣最低溫度為-40℃,日溫差為15-25K
2. 考慮陽光輻射的影響,輻射強度為1000W/㎡
3. 海拔高度不超過1000m
4. 覆冰厚度1級不超過1mm,對10級不超過10mm,對20級不超過20mm
5. 風速不超過34m/s(相應于圓柱表面上的700Pa)
6. 應考慮凝露和降水的影響
7. 來自開關設備和控制設備外部的振動或地震可以忽略

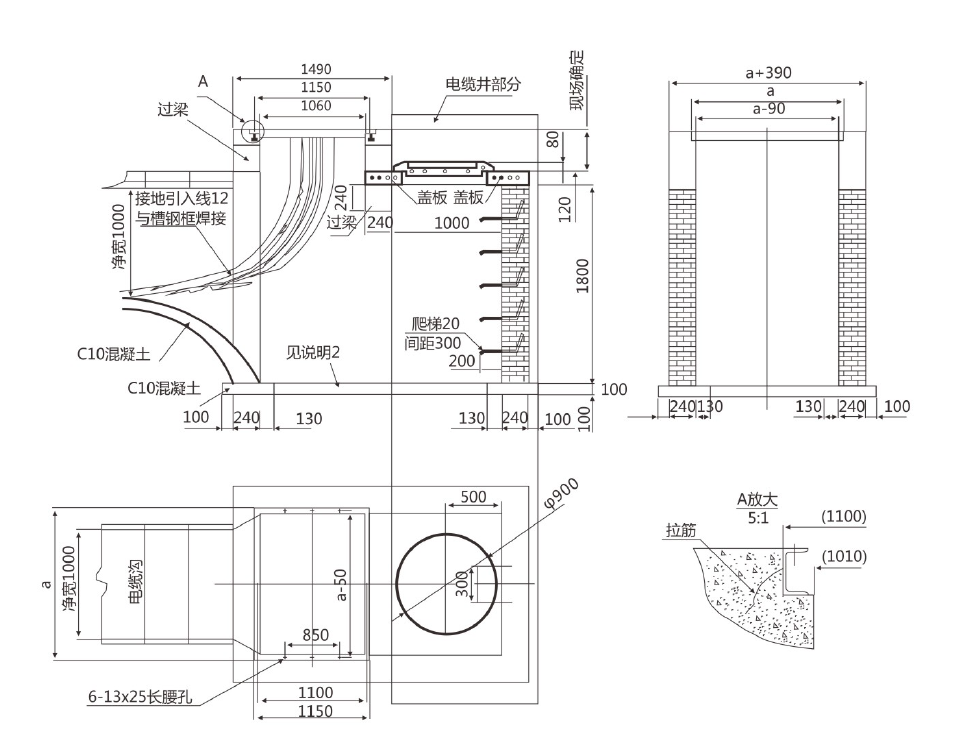

安裝基礎圖(供參考)
