產品簡介

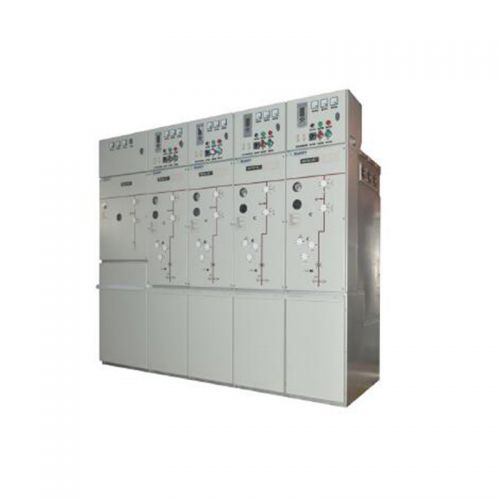

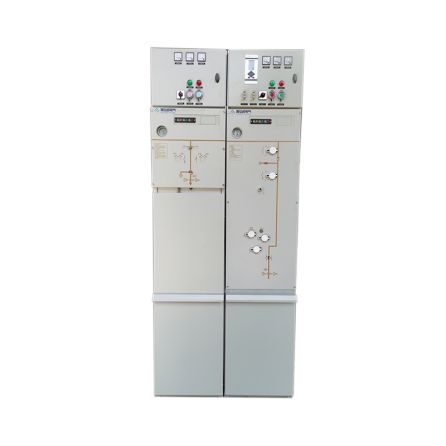

GSR-12環保智能氣體絕緣環網開關設備是我司引進德國先進的環保智能設計理念，推出的一款綠色智能型環網開關設備。該系列產品利用干燥氣體作為絕緣介質，將開關柜的一次主回路密閉于利用先進的機器人焊接技術并經過嚴格氦質譜檢漏的氣箱中，采用成熟可靠的真空滅弧室作為真空斷路器及負荷開關主開斷元件，采用獨特設計的三工位隔離開關確保配電網絡運行維護安全可靠。
GSR系列環保智能全封閉開關設備產品的推出，是真正完全滿足國家電網及南方電網公司等客戶對環保型環網柜的需求，將引領環保型環網柜產品未來發展潮流。
技術參數
| 項目 | 單位 | 數據 | |
| 額定電壓 | kV | 12 | |
| 額定工頻耐受電壓（相間、相對地） | kV | 42 | |
| 額定工頻耐受電壓（斷口） | kV | 48 | |
| 額定雷電沖擊耐受電壓（相間、相對地） | kV | 75 | |
| 額定雷電沖擊耐受電壓（斷口） | kV | 85 | |
| 母線額定電流 | A | 630,1250 | |
| 斷路器參數 | 額定電流 | A | 630,1250 |
| 額定短時耐受電流 | kA/S | 20,25/4 | |
| 額定短路開斷電流 | kA | 50,63 | |
| 額定峰值耐受電流 | kA | 20,25 | |
| 額定短路關合電流 | kA | 50,63 | |
| 三工位隔離開關參數 | 額定電流 | kA | 630,1250, |
| 額定短時耐受電流 | kA/S | 20,25/4 | |
| 額定峰值耐受電流 | kA | 50,63 | |
| 負荷開關 | 額定電流 | A | 630 |
| 額定短時耐受電流 | kA/S | 20/4 | |
| 額定峰值耐受電流 | kA | 50 | |
| 機械壽命 | 斷路器 | 次 | 10000 |
| 負荷開關 | 次 | 10000 | |
| 隔離開關 | 次 | 5000 | |
| 接地開關 | 次 | 5000 | |
| 斷路器額定操作順序 | O-0.3s-CO-180s-CO | ||
| 年泄露率 | %/年 | 0.1 | |
| 干燥空氣壓力（℃） | Mpa | 0.02 | |
| 最小功能常壓空氣壓力（20℃時表壓） | Mpa | 0 | |
| 耐受壓力等級 | Mpa | ≥0.09 | |
| 外形尺寸（寬*深*高） | mm | 420*850*2000 | |
| 柜體防護等級 | IP4X/2X | ||
產品尺寸
| 國網標準化外形尺寸 | 寬度 | 深度 | 高度 | 儀表箱高度 | 并柜方式 |
| 母線柜 | 460mm | 770mm | 1640mm | 350mm | 側擴/頂擴 |
| 負荷開關柜 | 460mm | 770mm | 1640mm | 350mm | 側擴/頂擴 |
| 斷路器柜 | 460mm | 770mm | 1640mm | 350mm | 側擴/頂擴 |
| PT 柜 | 600mm | 770mm | 1640mm | 350mm | 側擴/頂擴 |
| 計量柜 | 810mm | 770mm | 1640mm | 350mm | 側擴/頂擴 |
| 備注：以上方案可制作共箱，共箱尺寸采用單方案尺寸*共箱數，最大共箱3單元 | |||||
產品特點
智能化設計——智能配網的基本設備，免維護固定式斷路器和負荷開關柜方案，為配電網的升級改造提供解決方案
真空滅弧、環保緊湊結構——采用干燥空氣防護，無SF6溫室氣體，安全環保。微正壓設計，防止外面潮氣進入氣箱內部。
模塊化設計——體積小，結構緊湊，母線拼接安全可靠，運行維護方便。標準化、模塊化柜體設計，生產效率高。
靈活豐富的方案——組合方案靈活多變，滿足用戶的各種配電方案。
產品使用環境
環境溫度：
最高溫度 +50℃
最低溫度 -40℃
室內環境濕度：
日平均相對濕度 95%以下
月平均相對濕度 90%以下
安裝場所的海拔高度 5000m及以下
注明：若有別于上述運行條件或應用于更為惡劣的環境，如高海拔、低溫、嚴重污穢等情況，在訂貨時需用戶與制造商協商處理。
