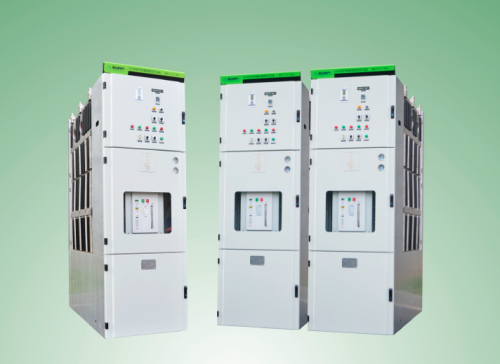

JSR6-12/24/40.5 SF6氣體絕緣金屬封閉開關設備（C-GIS）為我司自主研發，采用六氟化硫氣體為絕緣介質，可同時應用在一次配電或二次配電領域。產品技術水平國內領先、國際先進，是集真空滅弧技術、APG固封技術、氣體絕緣技術和界面絕緣技術于一體的新一代中壓成套開關設備。產品通過了國家權威檢測機構的形式試驗驗證及新產品技術鑒定，獲得多想國家發明專利和實用新型專利，擁有自主知識產權。產品可廣泛應用于國民經濟的各個重要配變電系統，如輸變電站網絡、城市供電網、大型工礦企業、石油化工、冶金、城市軌道交通等領域。
產品采用模塊化設計，可根據不同設計方案進行組合。產品采用密封壓力系統，主回路所有高壓帶電部件密封在不銹鋼氣箱內，不受環境影響。具有運行可靠、占地空間小、免維護等特點。
技術參數
| 名稱 | 單位 | 參數 | |||
| 額定電壓 | kV | 12 | 24 | 40.5 | |
| 額定頻率 | Hz | 50 | 50 | 50 | |
| 額定電流 | A | 630/1250/2500/3150/4000 | 630/1250/2500/3150/4000 | 630/1250/2500 | |
| 額定絕緣水平 | 工頻耐壓（相間及對地） | kV | 42 | 65 | 95 |
| 工頻耐壓（隔離斷口） | kV | 48 | 79 | 118 | |
| 雷電沖擊耐壓（相間及對地） | kV | 75 | 125 | 185 | |
| 雷電沖擊耐壓（隔離斷口） | kV | 85 | 145 | 215 | |
| 輔助回路額定工頻耐壓 | kV | 2 | 2 | 2 | |
| 額定短時耐受電流 | kA | 25/31.5/40 | |||
| 額定短路持續時間 | s | 3 | 3 | 3 | |
| 額定峰值耐受電流 | kA | 63/80/100 | 63/80/100 | 50/63/80 | |
| 額定短路開斷電流 | kA | 25/31.5/40 | 25/31.5/40 | 25/31.5 | |
| 額定短路關合電流（峰值） | kA | 63/80/100 | 63/80/100 | 63/80 | |
| 額定電纜充電開斷電流 | A | 25 | 25 | 25 | |
| 額定操作順序 | O-0.3s-CO-3min-CO | ||||
| 絕緣氣體 | SF6 | ||||
| 機械壽命 | 斷路器 | 次 | 10000 | 10000 | 10000 |
| 三工位開關 | 5000 | 5000 | 5000 | ||
| 干燥空氣或氮氣額定壓力（abs.20℃） | 額定充氣壓力（abs.20℃） | Mpa | 0.14 | 0.14 | 0.14 |
| 最低充氣壓力（abs.20℃） | 0.12 | 0.12 | 0.12 | ||
| 防護等級 | 密封箱體 | 等級 | IP67 | IP67 | IP67 |
| 開關設備外殼 | IP4X | IP4X | IP4X | ||
| 干燥空氣相對泄露氣率 | %/年 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 輔助回路的額定電源電壓 | V | DC48/110/220 AC220 | |||
產品尺寸
| 額定電壓 | 主母線額定電流 | 柜型 | 寬 | 深 | 高 | |
| 12/24/40.5 kV | 630/1250A | 進線、分段、隔離、出線 | 600 | 1600 | 2400 | |
| 母設（PT） | 1000 | 1600 | 2400 | |||
| 計量柜 | 氣箱型 | 600/1000 | 1600 | 2400 | ||
| 空氣型 | 600/1000 | 1600 | 2400 | |||
| 2500/3150/4000A | 進線、分段、隔離、出線、母設（PT） | 800/1000 | 1800 | 2400 | ||
產品特點
采用國際先進的理念，世界一流的生產、檢測手段、激光焊接、激光切割、氦檢漏等設備。
產品一次元件采用全密封設計，完全密封于不銹鋼板焊接的密封氣箱內，充入一定壓力的干燥空氣或氮氣作為絕緣介質，防護等級到達IP67，完全避免外界環境氣候對開關柜的影響，能可靠運行于地下室、高原、凍土、沿海、潮濕等惡龍環境中，實現免維護。
產品可實現手動、電動操作，操作機構成熟可靠，并具備完善的機械和電氣聯鎖，能夠有效防止因誤操作而可能導致的人身傷害和設備損壞。
產品設計結構緊湊，相比傳統的空氣絕緣開關柜體積顯著減少，占地面積減少30%-70%，提高空間利用率，有效降低工程綜合成本。
基于微處理器的保護及系統技術，集保護、控制、計量、檢測、通訊功能于一體，實現配網自動化和數字化要求，可以完全實現無人值守。
產品使用環境
海拔高度：≤5000m（當設備運行海拔高度超出1000m時，需要特別注明）
環境溫度：最高氣溫+50℃，最低氣溫-25℃，24h平均值≤35℃
環境濕度：24h 相對濕度平均值≤95%，月相對濕度平均值≤90%
電磁干擾：在二次系統中感應出的電磁干擾幅值≤1.6kV
安裝環境：周圍空氣中沒有爆炸性和腐蝕性氣體， 安裝場所無經常性劇烈震動或沖擊
注明：超出上述使用環境條件時，請聯系我們
